工程塑料气动隔膜泵

简要概述

 工程塑料气动隔膜泵是以聚丙烯为材质的气动隔膜泵，具有质量可靠使用寿命长、噪音底、震动小、扬程高、永不死机、做工精细等六大优点，即能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械泵的许多优点。膜片可采用普通膜片或耐腐蚀膜片。

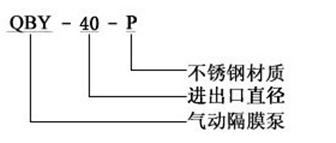

型号意义

主要特点

1、由于气动隔膜泵用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。

2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药、炸药的输送，因为：第一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为隔膜泵对流体的搅动最小。

3、在工地恶劣的地方，如建筑工地、 工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。

4、另外隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。

5、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。

6、或是一些试验中保证没有杂质污染原料。

7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为隔膜泵的剪切力低，对材料的物理影响小

主要用途

1.泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等。

2.泵吸油漆、树胶、颜料、粘合剂和胶水等。

3.泵吸各种瓦、瓷、砖器及陶器釉浆等。

4.泵吸各种磨料、腐蚀剂、清洗油垢等。

5.泵吸各种剧毒、易燃、易挥发液体等。

6.泵吸各种污水、水泥灌浆及灰浆等。

7.泵吸各种强酸、强碱、强腐蚀液体等。

8.用泵为油轮,驳船清仓吸取仓内污水。

9.各种高温液体最高可耐150℃。

10.作为各种固液分离设备的前级送压装置。

于气动隔膜泵具有以上特点，所以在世界上隔膜泵自从诞生以来正逐步侵入其它泵的市场，并由绝对的主导地位，而在其他的一些行业中，像环保、废水处理、建筑、排污、精细化中正在扩大它的市场份额，并具有其他泵不可替代的地位。气动隔膜泵的优势在于：

1. 由于有空气作动力。而离心泵的工作特点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大地提高了，对于齿轮泵也是同样如此。

2. 在易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药、炸药的输送，因为：

第一、接地后不可能产生火花；

第二、工作中无热量产生，机器不会过热；

第三、流体不会过热因为隔膜泵对流体的搅动最小。

3. 在工作恶劣的地方，如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热日损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至畅通。

4. 另外隔膜泵体积小易于移动，不需要地基，占地面积小，安简便经济。可作为移动式物料输送泵。

5. 在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。

6. 或是一些实验中保证没有杂质污染原料。

7. 可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为隔膜泵的剪切力低。

性能参数

工作原理

通过在中心轴两端固定的两片隔膜的左右水平运动将材料压送出去。在左侧空气室b中，送入压缩空气使中心轴向左方向移动。材料室B中的材料被压出，同时材料室A吸入材料。当中心轴向左移动到行程尽头时，空气交换阀换向，压缩空气被送入右侧空气室a，使中心轴向右方向移动。材料室A中的材料被压出，同时材料室B吸入材料。这样的动作往复进行材料就被连续的吸入和吐出。

故障解决

一、如何拆泵 　1．拆卸气动隔膜泵之前，将左右边的气室及液室分别标上记号以助于后续的再组装动作。 　2．使用扳手将连接出口管与液室的小卡箍松开，拆除出口管即可看到阀球和阀座，拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。 　3．使用扳手将连接进口管与液室的小卡箍松开。 　4．使用扳手将液室和泵的中间体分开，拆除液室即可看到膜片及膜片夹板。 　5．使用工具或扳手固定膜片外夹板左右边缘，将隔膜装置与中间体分开。然后顺时针旋转松开隔膜装置。移出膜片外夹板后，将轴从中间体取出。 　6．使用夹钳(加垫木板)将轴与膜片装置分开，检查轴、夹板、膜片是否损坏和腐蚀现象。 　7．安装从步骤6到步骤1 　二、气动隔膜泵有动作，但是流量小或完全没有液体流出： 　1．检查泵的气穴现象，降低泵的速度让液体进入液室。 　2．检查阀球是否卡住。如果操作液体与泵的弹性体不相容，弹性体会有膨胀的现象发生。请更换适当材质的弹性体。 　3．检查泵入口的接头是否完全锁紧不漏，尤其是入口端阀球附近的卡箍需锁紧。 　4.泵的空气阀结冰： 　检查压缩空气含水量是否过高，安装空气干燥设备 　5.泵的出口有气泡产生： 　检查膜片是否破裂，检查卡箍是否锁紧，尤其是入口管卡箍。 　6.产品自空气排放口流出： 　检查膜片是否破裂，检查膜片及内外夹板在轴上是否夹紧 　7.阀发出嘎嘎声：增加出口或入口扬程。 　8.泵拆卸及再组装指南： 　警告：在修气动隔膜泵之前，需先将空气来源配管从气动隔膜泵拆除，并且将气动隔膜泵中的空气压力排放掉。拆除所有连接气动隔膜泵的出入口的管线，然后将泵内的流体排放到适当的容器内。戴防护帽、眼镜、手套。 　泵没有动作或运作很慢： 　1．检查空气入口端的滤网或空气过滤装置是否有杂质。 　2．检查空气阀是否卡住，用清洁液清洗空气阀。 　3．检查空气阀是否磨损，必要时更换新的零件。 　4．检查中心体的密封零件状况，如果严重磨损，则无法达到密封效果，而且空气会从空气出口端排掉。由于其特别构造，请只使用GLYD圈。 　5．检查空气阀中的活塞活动是否正常。 　6．检查润滑油的种类。添加的润滑油如果高于建议用油的粘度，则活塞可能卡住或运作不正常。建议使用轻薄及抗冻的润滑油。(ISO等级15/5WT的抗冻油)
