I-1B系列单螺杆式浓浆泵
概述
I-1B系列浓浆泵是单螺杆式容积回转泵，该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动，使浓浆液沿螺旋槽由吸入口推移至排出口，实现泵的输送功能。

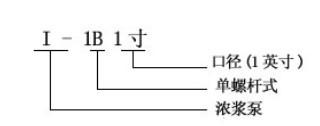

型号意义
产品特点
1． 可输送高浓度高粘度<10000PaS及含有颗粒的悬浮浆液。
2． 输送液流稳定、无过流、脉动及搅拌、剪切浆液现象。
3． 排出压力与转速无关 ，低流量也可保持高的排出压力。
4． 流量与转速成正比，通过变速机构或调速电机可实现流量调节。
5． 自吸能力强，不用装底阀可直接抽吸液体。
6． 泵可逆转，液体流向由泵的旋转方向来改变，适用于管道需反正向冲洗的场合。
7． 运转平稳、振动、噪声小。
8． 结构简单、拆装维修方便。
本泵广泛就应用于化工、制药、酿造、造纸、食品等单位。
结构材质形式
I-1BB型：壳体铸件，传动件（主轴、螺杆和绕轴）为2Cr13不锈钢制造，适用于一般中性浓浆液输送，一般微酸、碱浆液输送。
I-1BF型：传动件和接触浆液的泵壳均由不锈钢制造，适用于食品、制药、及腐蚀性浆液的输送。
橡胶�****幸话隳湍ハ鸾骸⑹称酚孟鸾汉湍陀拖鸾汗┯没а≡瘛�
传动方式有电机与泵轴直接传动，电机经减速机与泵直接传动和电机经三角皮带轮与泵轴传动式。
配用电动机有一般封闭式，防爆式和电磁调速式电机并配无级变速机，齿轮减速机供用户选购。
性能参数
I-1B浓浆泵性能参数表
型号 | 进出口径 | 扬程(m) | 压力 | 电机功率(kw) | 理论流量MPa(m3/h) | 实际流量0.6MPa1.2MPa(m3/h) | 吸程(m) | 转速 |
I-1B1寸 | 50 | 5 | 1.1 | 2.39 | 1.5 | 2 | 960 | |
25 | 100 | 10 | 2.2 | |||||
I-1B1.5寸 | 40 | 80 | 8 | 2.2 | 5.2 | 3.2 | 3 | 960 |
120 | 12 | 4 | ||||||
I-1B2寸 | 50 | 80 | 8 | 3 | 8.85 | 5.6 | 3 | 960 |
120 | 12 | 5.5 | ||||||
I-1B2.5寸 | 65 | 60 | 6 | 3 | 10.6 | 6.5 | 3 | 960 |
120 | 12 | 7.5 | ||||||
I-1B2.5寸 | 75 | 60 | 6 | 5.5 | 18.1 | 12 | 3 | 960 |
120 | 12 | 11 | ||||||
I-1B3寸 | 100 | 60 | 6 | 7,5 | 24 | 16 | 3 | 960 |
I-1B4寸 | 125 | 60 | 6 | 11 | 27 | 19 | 3 | 960 |
I-1B5寸 | 150 | 60 | 6 | 15 | 35 | 24 | 3 | 960 |
