ZW自吸式无堵塞排污泵
概述
ZW自吸排污泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的独特设计，即可象 一般自吸清水泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固本和长纤维杂质液体，可广泛 适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等 化工介质最理想的杂质泵.ZW自吸排污泵与国内同类产品相比，具有结构简单、
自吸性能好、排污能力强、高效节能，使用维修方便等特点，在排污泵系列产品中属国内首创。各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。

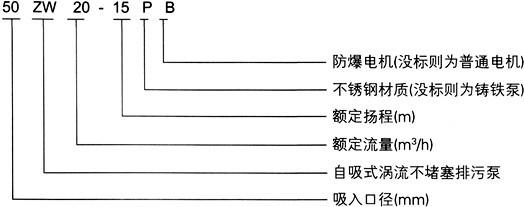

型号意义
使用范围
1环境温度≤45℃，介质温度≤60℃。
2.介质PH值铸铁泵为6～9，不锈钢泵为2～13。
3.通过颗粒最大直径为泵口径的60%，纤维长度为口径的5倍。
4.介质比重不超过1240千克/立方米
5.自吸高度不能超过规定值4.5-5.5米，吸入管长度为10米。
性能参数
型号 | 转速 r/min | 电机功率 KW | 流量 m/h | 扬程 m | 效率 % |
25ZW8-15 | 2900 | 1.5 | 8 | 15 | 55 |
32ZW10-20 | 2900 | 2.2 | 10 | 20 | 55 |
40ZW15-30 | 2900 | 3 | 15 | 30 | 60 |
50ZW10-20 | 2900 | 2.2 | 10 | 20 | 58 |
50ZW15-30 | 2900 | 3 | 15 | 30 | 60 |
65ZW30-18 | 1450 | 4 | 30 | 18 | 60 |
65ZW20-30 | 2900 | 5.5 | 20 | 30 | 60 |
65ZW25-40 | 2900 | 7.5 | 25 | 40 | 55 |
80ZW40-16 | 1450 | 4 | 40 | 16 | 62 |
80ZW80-35 | 2900 | 15 | 80 | 35 | 62 |
80ZW50-60 | 2900 | 22 | 50 | 60 | 55 |
100ZW100-15 | 1450 | 7.5 | 100 | 15 | 65 |
100ZW80-20 | 1450 | 7.5 | 80 | 20 | 65 |
100ZW100-30 | 2900 | 22 | 100 | 30 | 60 |
100ZW80-60 | 2900 | 37 | 80 | 60 | 58 |
100ZW80-80 | 2900 | 45 | 80 | 60 | 55 |
125ZW180-14 | 1450 | 15 | 180 | 14 | 60 |
150ZW200-15 | 1450 | 15 | 200 | 15 | 63 |
150ZW400-20 | 2900 | 55 | 400 | 20 | 60 |
200ZW300-18 | 1450 | 37 | 300 | 18 | 65 |
250ZW400-22 | 1450 | 55 | 400 | 22 | 68 |
故障解决
自吸排污泵故障现象 | 自吸排污泵故障原因分析 | 自吸排污泵故障排除方法 |
自吸式排污泵不出水 | 泵体内未加储液或储液不足 | 加足 |
吸入管路漏气 | 消除管路漏气现象 | |
电压过低 | 调整电压 | |
吸程过高或吸入管路太长 | 降低吸程或缩短管路 | |
机械密封泄漏过大 | 修理或更换 | |
自吸式排污泵出水不足 | 因使用不当，叶轮流道或吸入管路被堵塞 | 消除堵塞物 |
叶轮磨损严重 | 更换叶轮 | |
功率不足转速太低 | 调整至额定转速 | |
自吸式排污泵噪音、振动过大 | 底脚不稳 | 加固 |
轴承磨损严重 | 更换轴承 | |
泵与电机主轴不同轴 | 调整同轴度 | |
自吸式排污泵轴承温度过高 | 润滑脂变质或干燥 | 更换润滑脂 |
轴承损坏 | 更换 | |
自吸式排污泵泄漏 | 联接螺栓松动 | 固紧 |
密封件磨损 | 更换 |
