XBD-W系列立式单级消防泵
概述
XBD-W型卧式消防泵卧式、单吸多级、分段式结构，是最新开发生产的节能系列产品。其性能参数及技术指标符合有关标准，具有效率高、运行噪音低、抗气蚀性能好、结构合理、使用寿命长等显著优点。可供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防泵系统增压送水，也可应用于厂矿给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

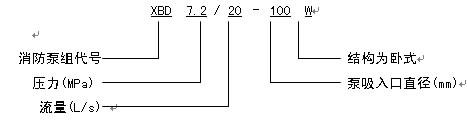

型号意义
主要特点
1.泵结构紧凑、布置合理、外形美观。
2.泵进、出口径相同，便于管路连接。
3泵运行平稳、噪音低、寿命长。
4.密封可靠、无泄漏。
5.流量和压力可根据需要增减泵级数并结合切割叶轮外径予以满足。
主要用途
XBD-W型系列消防泵适用于消防管路增压送水。供输送清水或物理、化学性质类似于清水的其他液体进行增压之用。使用介质温度不超过80℃，适用于工业和城市给排水、高层建筑增压送水、园林喷灌，远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
工作条件
流量：0.56～300L/s
额定压力：0.05～1.3MPa
系统最大工作压力：≤1.6MPa
工作温度：-15℃～+105℃
配套电机：绝缘等级：B级或F级 防护等级：IP44或IP54
环境温度：≤+40℃
电机类型：Y或Y2
型号参数
型号 | 口径 | 流量 (L/S) | 压力 (MPa) | 转速 (r/min) | 电机功率 (kw) | 效率 (%) | 必需蚀余量 (M) | 重量 Kg |
XBD3.2/5-65W | 65 | 5 | 0.32 | 2900 | 4 | 63 | 2.5 | 75 |
XBD5/5-65W | 65 | 5 | 0.5 | 2900 | 7.5 | 58 | 2.5 | 107 |
XBD8/5-65W | 65 | 5 | 0.8 | 2900 | 15 | 50 | 2.5 | 180 |
XBD12.5/5-65W | 65 | 5 | 1.25 | 2900 | 30 | 40 | 2.5 | 320 |
XBD3.2/10-80W | 80 | 10 | 0.32 | 2900 | 7.5 | 69 | 3 | 105 |
XBD5/10-80W | 80 | 10 | 0.5 | 2900 | 15 | 65 | 3 | 175 |
XBD8/10-80W | 80 | 10 | 0.8 | 2900 | 22 | 57 | 3 | 240 |
XBD12.5/10-80W | 80 | 10 | 1.25 | 2900 | 37 | 54 | 3 | 355 |
XBD3.2/25-100W | 100 | 25 | 0.32 | 2900 | 15 | 74 | 4.5 | 191 |
XBD5/25-100W | 100 | 25 | 0.5 | 2900 | 22 | 72 | 4 | 245 |
XBD8/25-100W | 100 | 25 | 0.8 | 2900 | 37 | 67 | 4 | 345 |
XBD12.5/25-100W | 100 | 25 | 1.25 | 2900 | 75 | 66 | 4 | 689 |
XBD3.2/40-125W | 125 | 40 | 0.32 | 2900 | 22 | 76 | 4 | 265 |
XBD5/40-125W | 125 | 40 | 0.5 | 2900 | 37 | 75 | 5.5 | 395 |
XBD8/40-125W | 125 | 40 | 0.8 | 2900 | 55 | 73 | 5 | 580 |
XBD12.5/40-125W | 125 | 40 | 1.25 | 2900 | 90 | 70 | 5 | 790 |
XBD3.2/5-150W | 150 | 50 | 0.32 | 1480 | 30 | 76 | 3.5 | 410 |
XBD5/50-150W | 150 | 50 | 0.5 | 1480 | 45 | 73 | 3.5 | 490 |
XBD3.2/100-200W | 200 | 100 | 0.32 | 1480 | 55 | 78 | 3.5 | 417 |
XBD5/100-200W | 200 | 100 | 0.5 | 1480 | 75 | 77 | 3.5 | 498 |
