XBD-GDL立式多级管道式消防泵
一、XBD-GDL立式多级管道式消防离心泵产品概述
XBD-GDL立式多级消防泵本公司根据GDL系列立式单吸多级分段管道式离心泵基础上根据消防泵的最新标准要求进行开发出的新一代XBD管道型中低压消防泵组产品，该系列产品，具有节能、占地面积小、安装方便、性能稳定等特点。外套用1Cr18Ni9Ti优质不锈钢，轴封用耐磨机械密封，无泄漏、使用寿命长。以水力平衡解决轴向力，因而泵运砖平稳、低噪音，可以简便安装于一段水平管路中间。
二、XBD-GDL立式多级管道式消防离心泵应用范围
XBD-GDL型消防泵组可供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防栓供水、喷淋系统供水、消防系统稳压，其它场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处清洁液体和消防水的输送。
三、XBD-GDL立式多级管道式消防离心泵产品特点
1、安装、维修方便：泵吸入口和吐出口均水平方向，简化了管路的连接（管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便）；
2、外形美观：采用不锈钢外套及管道式结构，外形美观；
3、更少的运行、维修费用：采用可靠的机械密封，故障率低，具有更少的运行维修费用；
4、成本低：采用高转速电机，使该系列泵具有重量轻，体积小，成本低等特点；
5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。
四、XBD-GDL立式多级管道式消防离心泵型号意义
XBD5.6/20G-100GDLx4
XBD–消防泵组代号
5.6–设计压力（1/10MPa）即扬程为56m
20–设计流量（L/S）
G–供水
100–进出口直径（mm）
GDL–结构为立式单吸多级分段管道式离心泵
4–泵级数

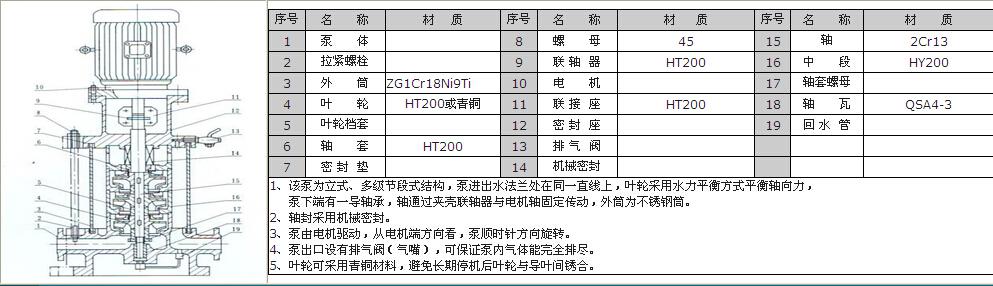

五、XBD-(I)系列立式管道消防泵结构简图及说明

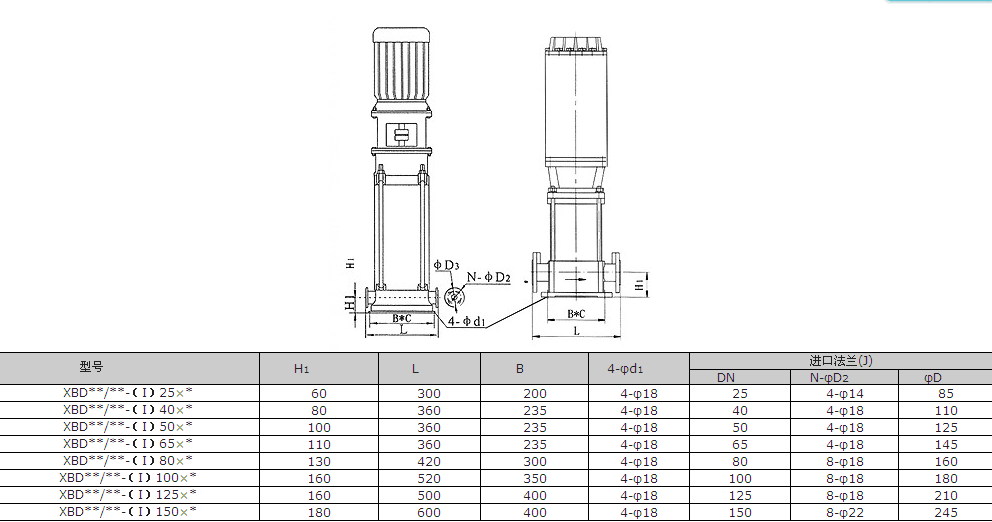

XBD-GDL系列立式多级管道消防泵安装尺寸表及外形示意图
GDL便拆式管道多级离心泵--安装说明
1、安装时管路重量不不应承受在泵上，否则易损环水泵；
2、泵瑟电机是整体结构，出厂时已由厂家校正，所以安装时无需调整，因此安装时十分方便；
3、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物，（如石块、铁砂等）以免水泵运行时损还过流部件；
4、安装进必须拧紧地脚螺栓，且每间隔一事实上时段应对泵过行检查防止其松动，以免水泵起动时发生剧烈振动而影响的性能；
5、为了维修方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程，为了防止水锤，还
应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在最佳工况下运行，增长水泵的使用寿命；
6、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；
7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；
8、安装管路前转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。
GDL便拆式管道多级离心泵--起动与停车
起动前准备
1、用手拔转联轴器，叶轮应无卡磨现象，转动灵活；
2、打开进口阀门，打开排气阀使液体充满整个泵腔，然后关闭排气嘴；
3、如输送热液体时，起动前应预热，升温速度为50℃/h，泵的预热是用所输送液体不断循环来达到，以使各部位受热均匀；
4、应先用手盘动泵几圈以使润滑水进入机械密封端面；
5、点动电机，确转向是否正确。
起动与运行
1、全开进口阀门，关闭吐出管路门；
2、接通电源，当泵达到正常转速后，逐渐打开吐出管路上的阀门，并调节到所需工况；
3、注意观察仪表读数，检查轴封泄漏情况，正常时机机械密封泄漏3漏/分，检查电机、轴承处温度≤70℃，如果发现异常情况，应及
时处理。
停车
1、逐渐关闭吐出管路阀门；
2、关闭进口阀门；
3、如环境温度低于0℃。应将泵内液体放尽，以免冻裂水泵；
4、如长期停用，应将泵拆卸清洗，包装保管。
GDL便拆式管道多级离心泵的维护与保养
运行中的维护和保养
1、进水管路必须高度密封，不能漏水、漏气；
2、禁止泵在汽蚀状态下长期运行；
3、禁止泵在大流量工况运行时，电机超电流长期运行；
4、定时检查泵运行中的电机电流值，尽量使泵在设计工况范围内运行；
5、泵在运行中应有专人看管，以免发生意外；
6、泵每运行500小时应对轴承进行加油；
7、泵进行长期运行后，由于机械磨损，使机组噪声及振动增大，应停车检查，必要进可更换易损零件及轴承，机组大修期一般为一年。
机械密封的维护与保养
1、机械密封润滑液应清洁无固体颗粒；
2、严禁机械封在干磨情况下工作；
3、起动前应盘动泵（电机）几圈，以免突然起动造成机械密封断裂损坏。
